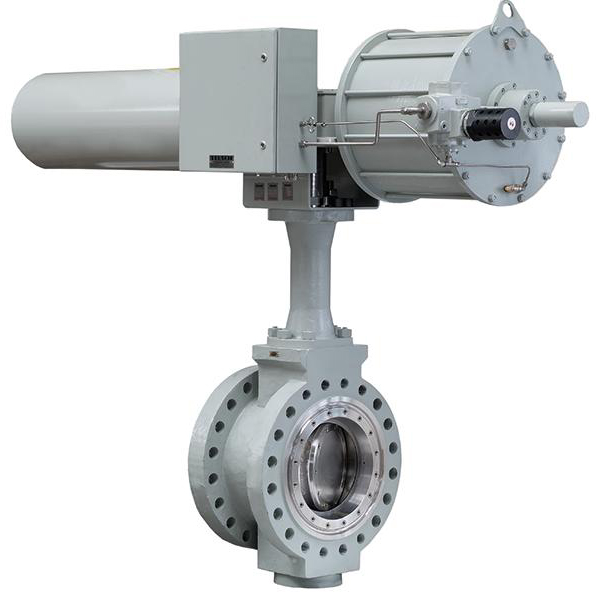

进口气动低温蝶阀,低温严密型调节阀

进口气动低温蝶阀,低温严密型调节阀

 客户询价单请发邮件至3028038230@qq.com,或发送传真,您也可直接来电咨询。
■ 客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
■ 收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
■ 具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
■ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

应用行业
更多产品 电话: 0752-5588913 手机: 18933579300

产品说明

进口气动低温严密型调节阀介绍

  梅蒂斯科进口气动低温严密型调节阀,对着中国经济环境的不断变化,对低温阀门的要求也越来越高,特别是低温蝶阀。适用于甲烷、液态天然气(LNG, LNP)、乙烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。超低温蝶阀需采用长颈阀盖结构,其目的是减少外界传入装置中的热量,防 止低温介质气化,保证填料函部位在0度以上,使填料可以正常工作,防止填料函结霜或结冰,以免阀杆上下运动拉伤填料,长颈阀盖的设计主要是颈部长度的设计,颈部长度指的是填料函底部到上密封座上的表面距离。常用的低温材质有LCB,适用于低温-46℃工况环境,


技术特点
为防止中腔异常升压,在闸板的进口侧设置了泄压孔;
根据阀门的工作温度确定阀盖的顶部长度,确保阀杆填料的可靠密封;
根据工作温度合理选用填料,垫片等零部件材料
严格控制材料的化学成分及低温冲击韧性等力学性能指标;
采用多种配管法兰标准及密封面型式,适用于各种工程需要。


技术参数

压力范围:150~300LB
尺寸范围:DN50~DN300(2"~12")
结构型式:双偏心、软阀座
适用温度:-196~230℃
阀体材料:A351CF8 CF8M
设计制造标准:ANSI B16.34/EN 12516
测试标准:IEC 534-4 Class V, ANSI/FCI70-2
法兰连接标准:ANSI B16.5/EN1092-1:2001


大扭矩气动执行器的特点:
拨叉式结构,适用于高开启扭矩的角行程( 90° )阀门驱动上。

执行器在衬套的帮助下确保了持久的运作,特别是:
  -2个牢固的青铜支撑衬套,最大限度地减少摩擦和提高拨叉的旋转精度。
  -2个滑动青钢衬套增大了拨叉和滑块之间的负载面积并减少援叉和滑块之间的磨损。
  -2个在活塞杆上的导向块和村套(烧结青铜和PTFE)提高了效率,减少维护和保证较长的使用寿命。导向杆能够承受高侧向力,并且保证有足够的支撑力。
所有驱动杆和活塞杆的表面镀铬,因此保证了最大的抗腐蚀性,并且保证了动态密封件和其相应的导向套管的摩擦减至最小。PTFE填充石墨的活塞导向降低活塞和气缸内表面之间的摩擦,自润滑、免维护。气缸的内表面提供高的可靠性和耐腐蚀性的镍涂层。多个外部螺栓结构保证坚实的缸体。
  缸体的碳钢焊接提供了最大耐冲击力和耐应力。内涂层(缸体和连接块)提供了耐腐蚀保护。零部件无铸铁材料,以确保其坚固可靠性。
  标准的外部涂层的厚度超过200微米,保护了执行器免受大气干扰。外部机械限位装置允许在开和关位进行+/-5*的精确旋转调整。低滞后性和高反应性使执行器适合于开/关和调节功能。单动型气动执行器可实现”故障关闭”或“故障打开”。
  通过初始焊接使弹策组被完全封闭,避免在组装和使用过程中产生任何危险。
  执行器的连接标准为ISO 5211 ,与不锈钢连接器配套附件的固定方式根据VDI/VDE3845
