气动蝶阀 返回上页

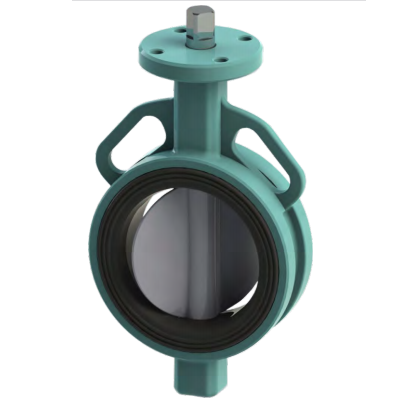

高性能衬胶蝶阀,内衬橡胶蝶阀

高性能衬胶蝶阀,内衬橡胶蝶阀

■ 客户询价单请发邮件至3028038230@qq.com,或发送传真,您也可直接来电咨询。

■ 客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。

■ 收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。

■ 具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。

■ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
应用行业
更多产品 电话: 0752-5588913 手机: 18933579300

产品说明

◆高性能衬胶蝶阀采用中线腔体内衬橡胶结构,可选用阀体、阀板衬上合成橡胶或选用优质合金钢为阀板都能有效的避免介质对阀门的腐蚀及拥有良好的密封性能。该系列蝶阀应用广泛是调节或切断各种水空气石油气的廉价理想解决方案。

◆蝶阀参数说明:
尺寸规格范围:   2"-24" DN50-DN600
压力等级范围:  ANSI 125-150# PN0.6-PN1.6Mpa
阀体: ASTM A216 WCB+EPDM
阀板: ASTM A351 CF8/CF3/CF8M/CF3M 双相不锈钢
内衬材料: EPDM
阀轴: ASTM A276 420、ASTM A276 F304/F316/F316L
阀内件特点:  衫套内腔、中线对称结构
阀体类型: 直通式
上阀盖型式: 标准一体式
温度范围: -20℃~80℃
阀轴密封形式: 0型合成橡胶 RTFE
标准泄漏等级:  CLASS VI
流量特性: 近似等百分比
与管道连接方式: 对夹式、法兰式
可调比: 30:1
注:特殊合金材料未在列表中表述,如需了解请咨询梅蒂斯科工程师.

◆法兰连接形式标准
  法兰式:JB/T79.1-94~JB/T79.4-94/HG20616-97 ANSI B16.5 ANSI B16.47
  对夹式:JB/T79.1-94~JB/T79.4-94/HG20616-97 ANSI B16.5 ANSI B16.47

◆泄漏量执行标准:ANSI B16.104

◆适配角行程执行机构:
  a.气动活塞执行机构
  b.电动执行机构
  c.电液动执行机构
