电动球阀 返回上页

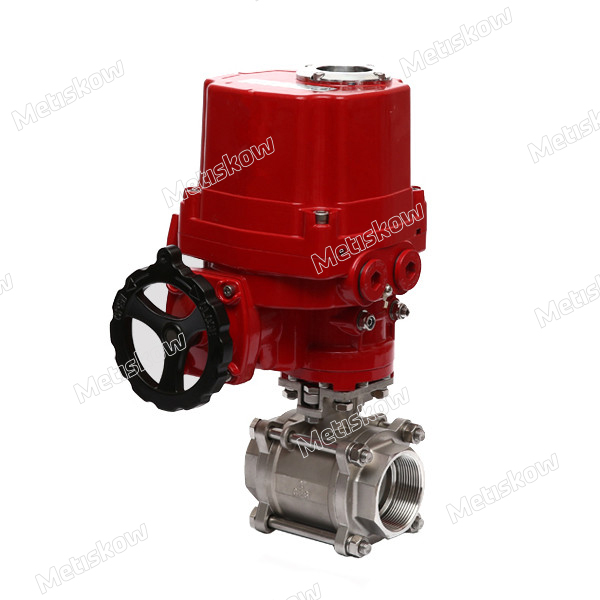

电动三片式内螺纹球阀，进口三片式球阀

■ 客户询价单请发邮件至3028038230@qq.com，或发送传真，您也可直接来电咨询。

■ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

■ 收到客户询价单后，我们为客户提供专业的阀门选型与报价，邮箱或者传真回复。

■ 具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

■ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

应用行业

化工行业电力行业冶金矿业水处理行业石油天然气一般工业系统

更多产品电话: 0752-5588913 手机: 18933579300

产品说明

电动三片式内螺纹球阀采用一体化结构，与MDL系列执行器机构配套，输入控制信号（4～20mA或1～5VDC）及单向电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、该阀特别是适合于介质粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点：
内螺纹连接球阀及对焊接球阀分为整体式、两段式及三段式。阀体铸造采用先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。

技术参数：

公称通径	DN10～100mm
连接方式	内螺纹
执行器选配	MDL精巧型、MHQ防爆型
公称压力	PN1.0、1.6、2.5Mpa（如需更高压力请注明）
电源电压	AC220V、AC380V、DC24V（如需特别电压请注明）
介质温度	-29℃～+180℃（增强聚四氟乙烯）
介质温度	-29℃～+300℃（对位聚苯）
环境温度	标准型：-20℃～+80℃
防护等级	IP65、IP67、IP68
阀体材质	WCB，CF8(304)，CF8M，(316)
密封材质	聚四氟乙烯、对位聚苯
密封材质	全金属密封、硬质合金

主要连接尺寸：

公称通径	连接尺寸													执行机构选配
公称通径	L	A	B	T1	A	B	T1	H	H1	W	T	S	EMAX	执行机构选配
1/2	92.5	25.4	20.3	3.7	34	27.5	2.85	35	64	130	6	9	10	MDL-03
3/4	101	25.4	20.3	3.7	34	27.5	2.85	39	70	130	6	9	10	MDL-03
1	110	50.5	43.5	2.85	50.5	43.5	2.85	50.5	95	165	8	11	12	MDL-03
1-1/4	120	50.5	43.5	2.85	50.5	43.5	2.85	55.5	98	165	8	11	12	MDL-03
1-1/2	129	50.5	43.5	2.85	50.5	43.5	2.85	66	100	190	10	14	16	MDL-05
2	145	64	56.5	2.85	64	56.5	2.85	68.1	108	190	10	14	16	MDL-08
2-1/2	174	77.5	70.5	2.85	77.5	70.5	2.85	93.5	145	250	12	17	19	MDL-10
3	192	91	83.5	2.85	91	83.5	2.85	104	160	250	12	17	19	MDL-15
4	236	119	110	2.85	119	110	2.85	112	182	300	12	22	24	MDL-20

注：以上选配参数仅供参考，具体一实际情况为准！
