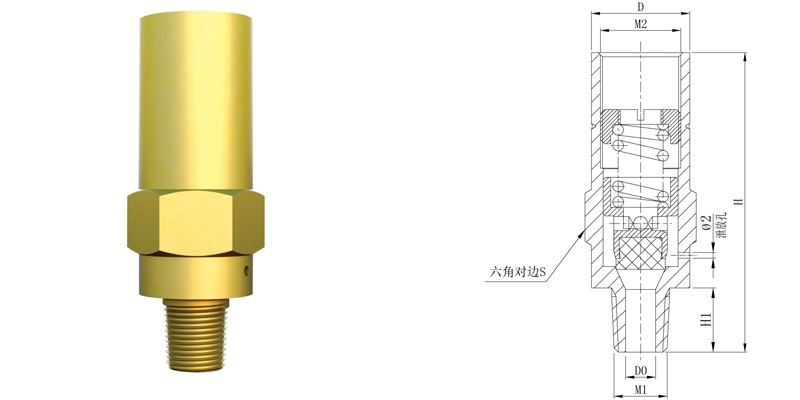

型号 | 主要外形和连接尺寸(mm) | 公称压力 | 整定压力 | ||||||
H | H1 | D | D0 | S | M1 | M2 | |||
NQ08E1 | 70 | 15 | ø23 | ø7 | 24 | NPT1/4 | 3/4~20UNEF | PN=4.0 | 0.4~1.0 |
NQ08E2 | 70 | 15 | ø23 | ø7 | 24 | NPT1/4 | 3/4~20UNEF | PN=4.0 | 1.01~1.76 |
NQ08E3 | 70 | 15 | ø23 | ø7 | 24 | NPT1/4 | 3/4~20UNEF | PN=4.0 | 1.77~2.4 |
NQ08E4 | 70 | 15 | ø23 | ø7 | 24 | NPT1/4 | 3/4~20UNEF | PN=4.0 | 2.41~2.76 |
NQ08E5 | 70 | 15 | ø23 | ø7 | 24 | NPT1/4 | 3/4~20UNEF | PN=4.0 | 2.77~4.0 |
